04 · Modos digitales
Integración con WSJT-X y JTDX — FT8, FT4, JT65, WSPR y más
FT8 Studio (beta) — FT8 dentro de RadioLog
Desde la versión 4.1.0 RadioLog trae su propia ventana de FT8, además de la integración con WSJT-X y JTDX que se explica más abajo (sigue funcionando igual). Está en pruebas: úsala con poca potencia al principio. La guía completa, con CW y RTTY, está en el capítulo 12.
- Necesitas WSJT-X instalado: RadioLog usa su decodificador (no lo incluye). En Configuración → FT8 Studio pulsa «Buscar» o elige la carpeta de WSJT-X.
- Sonido y PTT: la tarjeta de sonido se elige en Configuración → Modos Digitales y el PTT en Configuración → Radio / CAT (ninguno/VOX, DTR, RTS o CAT, con retardos). Pon la radio en el modo de datos (DATA-U): RadioLog no toca el modo.
- Abre la ventana desde el menú de modos digitales y pulsa «Iniciar». Elige la banda en la lista (con CAT conectado, tu radio va a la frecuencia de FT8).
- Para llamar: doble clic en una estación de la lista; el secuenciador (AutoSeq) envía el informe, la confirmación y el 73, y registra el QSO. Para llamar CQ elige el mensaje 6 y pulsa «Transmitir»; el selector «CQ a:» permite CQ dirigidos (DX, NA, EU…).
- Parar: «Parar TX» corta al instante. Hay una vigilancia de TX (por defecto 3 minutos sin tocar nada) que para la transmisión sola.
- Todo lo que se ajusta una vez (AutoTX/AutoSeq, repeticiones, macros de texto libre, colores, avisos de lo nuevo, lista «Buscado», filtros, frecuencias de trabajo, registro del QSO…) está en Configuración → FT8 Studio.
Importante: el reloj del PC debe estar en hora (RadioLog puede corregirlo por su cuenta en Configuración → General → Hora, sin tocar el reloj de Windows).
Arquitectura de integración
RadioLog se integra con WSJT-X y JTDX de forma transparente mediante dos canales independientes:
- UDP — WSJT-X envía los QSOs confirmados a RadioLog automáticamente (puerto 2237).
- CAT relay — RadioLog comparte el control de la emisora con WSJT-X a través del protocolo Hamlib NET rigctl (puerto TCP 4532).
Configurar WSJT-X — paso a paso
Paso 1 — UDP (auto-guardado de QSOs)

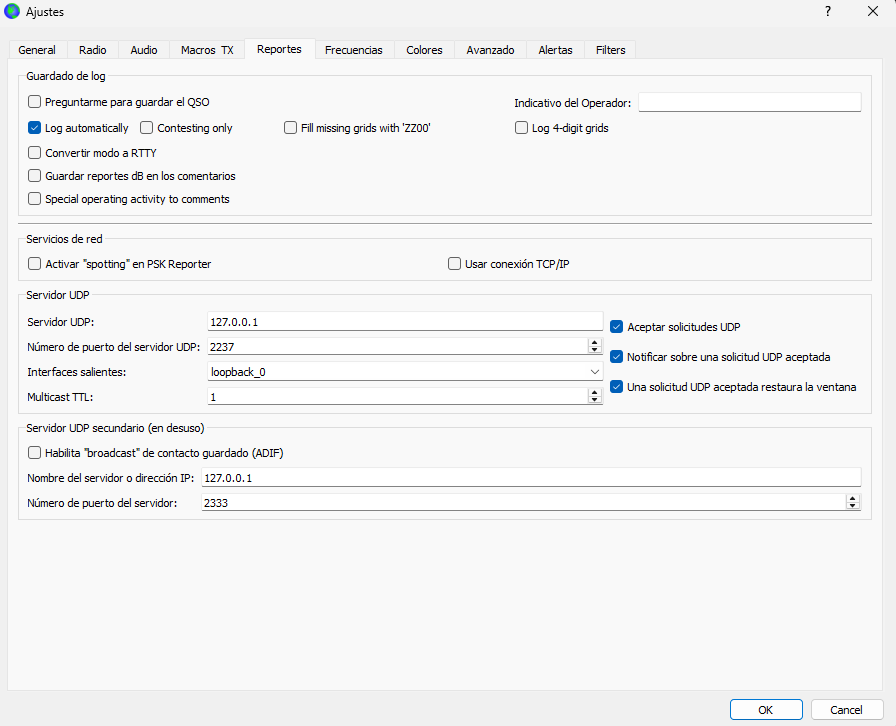

- En WSJT-X: Archivo → Preferencias → Reportes
- Activa ☑ Aceptar solicitudes UDP
- Servidor UDP:
127.0.0.1| Puerto:2237
A partir de este momento, cada QSO que confirmes en WSJT-X (doble clic en el log) se guardará automáticamente en el logbook de RadioLog.
Paso 2 — CAT relay (control de frecuencia)

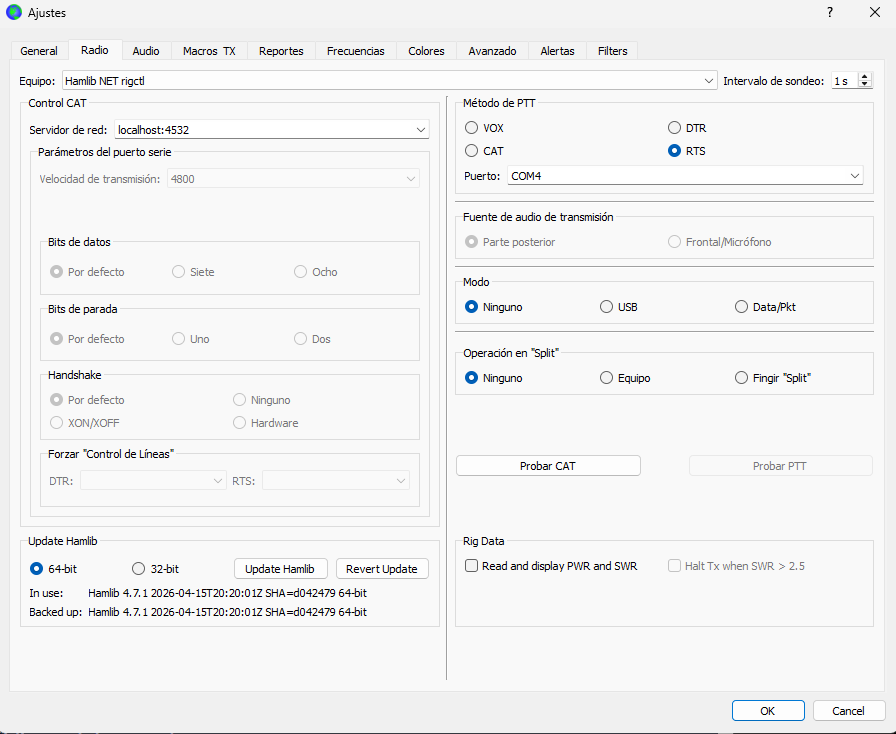

- En WSJT-X: Archivo → Preferencias → Radio
- Equipo: Hamlib NET rigctl
- Servidor de red:
localhost| Puerto:4532 - No configures ningún puerto serie — RadioLog controla la emisora.
- Pulsa Probar CAT. Debería aparecer «CAT: OK» en verde.
Paso 3 — PTT (keying de la emisora)
Para que WSJT-X pueda transmitir necesita controlar el PTT. El método recomendado es RTS en el segundo puerto COM virtual del radio (el de PTT/Enhanced, distinto del de CAT).
| Emisora | Puerto CAT (RadioLog) | Puerto PTT (WSJT-X) |
|---|---|---|
| Yaesu FTDX10 | COM3 (CAT) | COM4 (PTT/Enhanced) — RTS |
| Yaesu FT-991A | COM3 (CAT) | COM4 (PTT/Enhanced) — RTS |
| Yaesu FT-710 | COM3 (CAT) | COM4 (PTT/Enhanced) — RTS |
| Icom IC-7300 | COM3 (CI-V) | COM4 (PTT) — RTS o VOX |
Paso 4 — Configuración en RadioLog

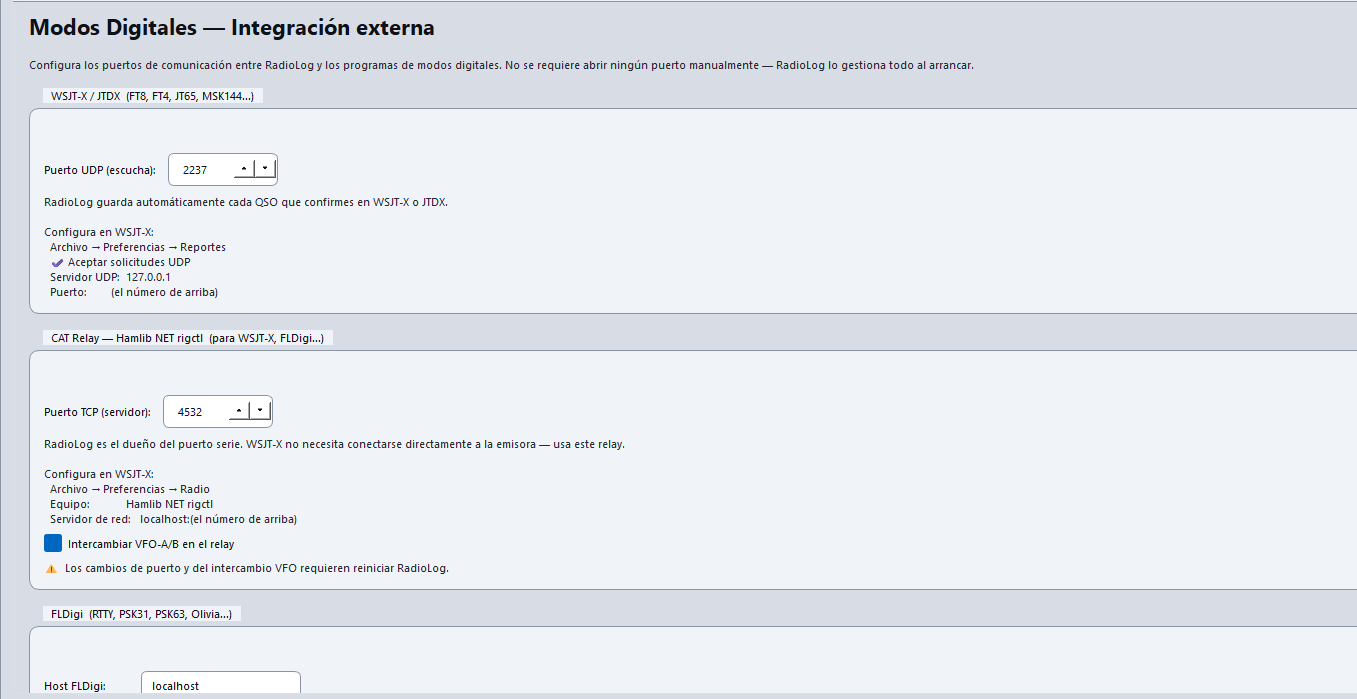

En RadioLog: Configuración → Modos Digitales
Orden de arranque recomendado
- Encender la emisora
- Arrancar RadioLog — conecta CAT automáticamente
- Arrancar WSJT-X — se conecta al relay y al log automáticamente
WSJT-X puede arrancar antes que RadioLog sin problema — reintentará la conexión automáticamente.
Flujo de un QSO FT8
- WSJT-X recibe y transmite según el protocolo FT8.
- Cuando completas un QSO en WSJT-X (el log muestra el contacto en verde), WSJT-X envía el QSO por UDP a RadioLog.
- RadioLog lo recibe, añade DXCC, continente y zona CQ desde el fichero de prefijos local (cty.dat) y lo guarda en el logbook automáticamente.

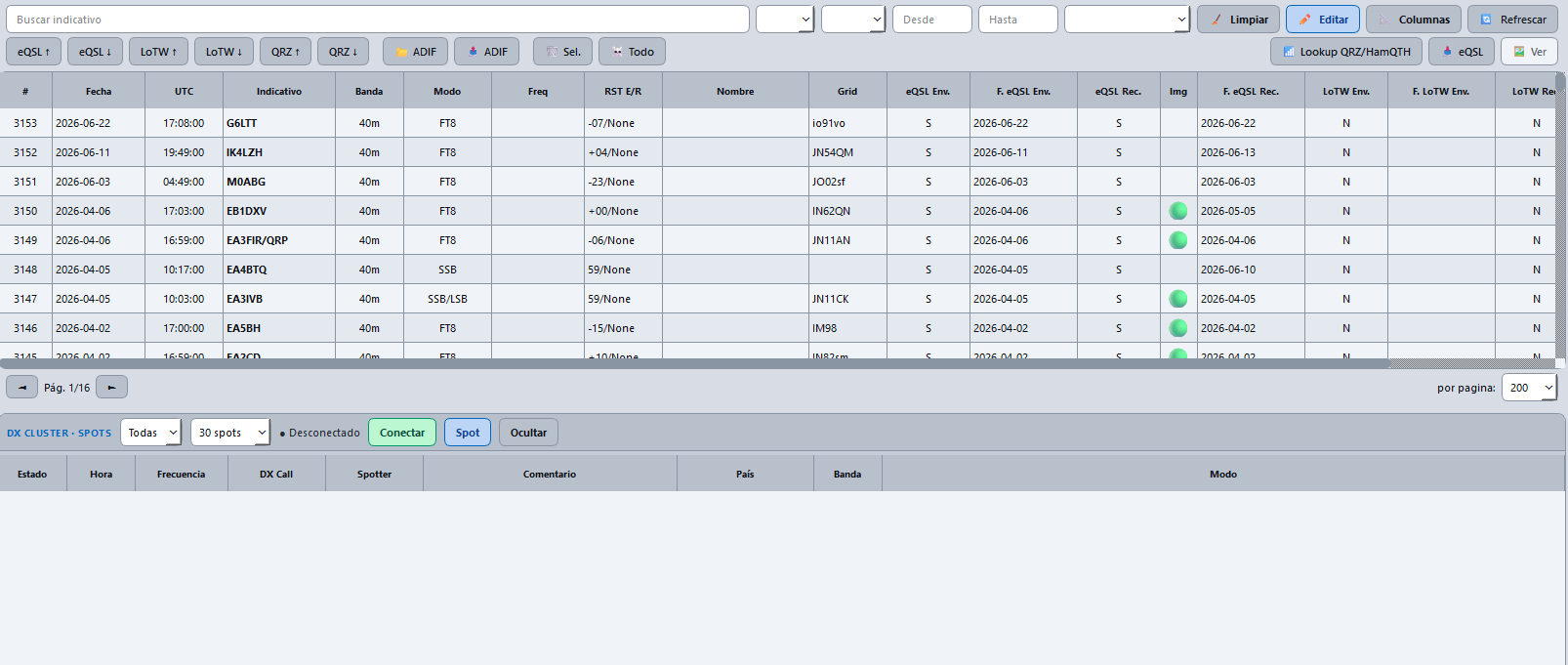

- En la ventana principal de RadioLog verás el nuevo QSO sin haber introducido nada manualmente.
Configurar JTDX
El proceso es idéntico al de WSJT-X. JTDX también usa el protocolo UDP de WSJT-X para el log y Hamlib NET rigctl para el CAT relay. Los mismos puertos (2237 para UDP, 4532 para CAT) funcionan con ambos programas. No uses los dos al mismo tiempo con el mismo radio.
Integración con FLDigi
FLDigi puede conectarse al relay CAT de RadioLog en localhost:4532. Para el log automático desde FLDigi, consulta la documentación de FLDigi para la integración por XML-RPC o UDP. Esta integración está en desarrollo en RadioLog.
Verificar que todo funciona
Indicadores en la ventana principal de RadioLog:
- Bloque VFO: 🟢 CAT — emisora conectada. 🔴 CAT — sin conexión.
- Barra de estado (mensaje temporal): «WSJT-X: WSJT-X conectado» — aparece al recibir el primer heartbeat de WSJT-X. El listener UDP está activo desde que arranca RadioLog; no necesitas hacer nada.
